| معلومات عامة | الطاقة الأساسية | الطاقة الاحتياطية |
|---|---|---|
| الطاقة المقدرة (kVA) | 30 | 33 |
| تصنيف الطاقة (kW) | 24 | 26 |
| التردد (Hz) | 50 | |
| موديل المحرك | V3300T | |
| سرعة المحرك (RPM) | 1500 | |
| الطور | 3 | |
| عامل القدرة (PF) | 0.8 | |
| نظام التحكم | رقمي | |
| الجهد المقدر (فولت) | 400/230 (حسب متطلبات العميل) | |
| سعة خزان الوقود وقت التشغيل | ≥ 8 ساعات @ 75% حمل | |

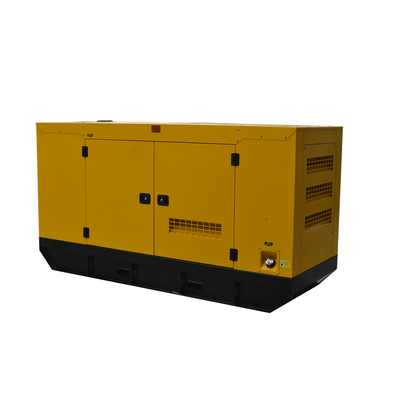

| الموديل | BK33 (نوع مفتوح) | BK33S (نوع صامت) |
|---|---|---|
| الطول (L) مم | 1800 | 2200 |
| العرض (W) مم | 710 | 850 |
| الارتفاع (H) مم | 1170 | 1070 |
| سعة الخزان (لتر) | 55 | 55 |
| موديل المحرك والشركة المصنعة | V3300T (KUBOTA) |
| موديل المحرك | V3300-T-E2BG-CHN-1 |
| النوع | محرك ديزل عمودي، مبرد بالماء، رباعي الأشواط |
| عدد الأسطوانات | 4 |
| قطر الأسطوانة (مم) | 98 |
| الشوط (مم) | 110 |
| نوع الاحتراق | نوع كروي (E-TVCS) |
| الإزاحة الكلية (لتر) | 3.318 |
| قوة الحصان المكبح (مستمر) كيلوواط/دورة في الدقيقة (حصان/دورة في الدقيقة) | 43.1/1800 (58.6/1800) |
| قوة الحصان المكبح (احتياطي) كيلوواط/دورة في الدقيقة (حصان/دورة في الدقيقة) | 39.2/1800 (53.3/1800) |
| ترتيب الإشعال | 1-3-4-2 |
| اتجاه الدوران | عكس عقارب الساعة (من جانب دولاب الموازنة) |
| مضخة الحقن | نوع بوش |
| ضغط حقن الوقود (MPa) كجمف/سم2 | 13.73 (140) |
| توقيت حقن الوقود (درجة) | 6.0 قبل النقطة الميتة العليا (p) |
| نسبة الانضغاط | 21.8 |
| نوع المنظم | منظم ميكانيكي لجميع السرعات |
| وقود | وقود ديزل رقم 2-D (ASTMD975) |
| نظام التشغيل | بادئ خلوي (مع شمعة توهج) |
| خرج البادئ (فولت-كيلوواط) | 12 - 2.5 |
| خرج المولد (فولت - أمبير) | 12 - 45 |
| نظام التبريد | مشعاع مضغوط، دوران قسري بمضخة مياه |
| نظام التشحيم | تشحيم قسري بواسطة مضخة ترودويد |
| زيت التشحيم | يوصى بزيت تشحيم من الفئة CF وفقًا لتصنيف API |
| سعة زيت التشحيم (لتر) | 13.2 |
| الأبعاد (طول × عرض × ارتفاع) مم | 768.6×539×793.4 |
| لوائح الانبعاثات | خارج الطرق في الصين |
| مقاومة السحب (كيلو باسكال) مم ماء | ≤ 1.96 (200) |
| الضغط الخلفي (كيلو باسكال) مم زئبق | ≤ 7.07 (53) |
| رفض الحرارة إلى المبرد (Ho) كيلو كالوري/ساعة | 33,394 |
| متطلبات هواء الاحتراق (25 درجة مئوية و 750 مم زئبق) متر مكعب/دقيقة | 3.59 |
| حجم غاز العادم (25 درجة مئوية و 750 مم زئبق) متر مكعب/دقيقة | 9 |
| الوزن الجاف (كجم) | حوالي 250 |
| ماركة المولد | BOBIG |
| شركة تصنيع المولد | FUJIAN BOBIG ELECTRIC MACHINERY CO.,LTD |
| موديل المولد | BW-184G |
| الطاقة المقدرة للمولد | 24 كيلوواط/30 كيلو فولت أمبير |
| الجهد المقدر (فولت) | 230 فولت/400 فولت |
| التردد المقدر | 50 هرتز |
| نوع التوصيل | 3 طور و 4 أسلاك |
| عدد المحامل | 1 |
| درجة الحماية | IP23 |
| الارتفاع | ≤1000 متر |
| نوع الإثارة | بدون فرش، ذاتي الإثارة، منظم جهد تلقائي AVR، نحاس 100% |
| فئة العزل | فئة H |
| عامل تأثير الهاتف (TIF) | ≤50 |
| THF | ≤2% |
| تنظيم الجهد، الحالة المستقرة | ≤±1% |
| جهد الحالة العابرة | ≤-15%~+20% |
| المحرك | المولد | نظام الوقود | مجموعة التوليد |
|---|---|---|---|
| سخان سترة الماء | إثارة PMG | خزان أساسي 12/24 ساعة | وحدة تحكم Deepsea، ComAp، Smartgen إلخ. |
| سخان الزيت | سخان المساحة | خزان وقود مجمع | مقطورة |
| مضخة زيت يدوية | قياس درجة حرارة اللف | خزان وقود خارجي | أدوات مع الجهاز |
| تغذية وقود تلقائية | |||
| التبديل بين الخزان الخارجي والخزان الأساسي (صمام ثلاثي الاتجاه) |
