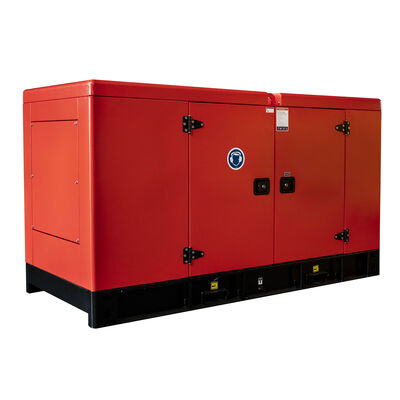

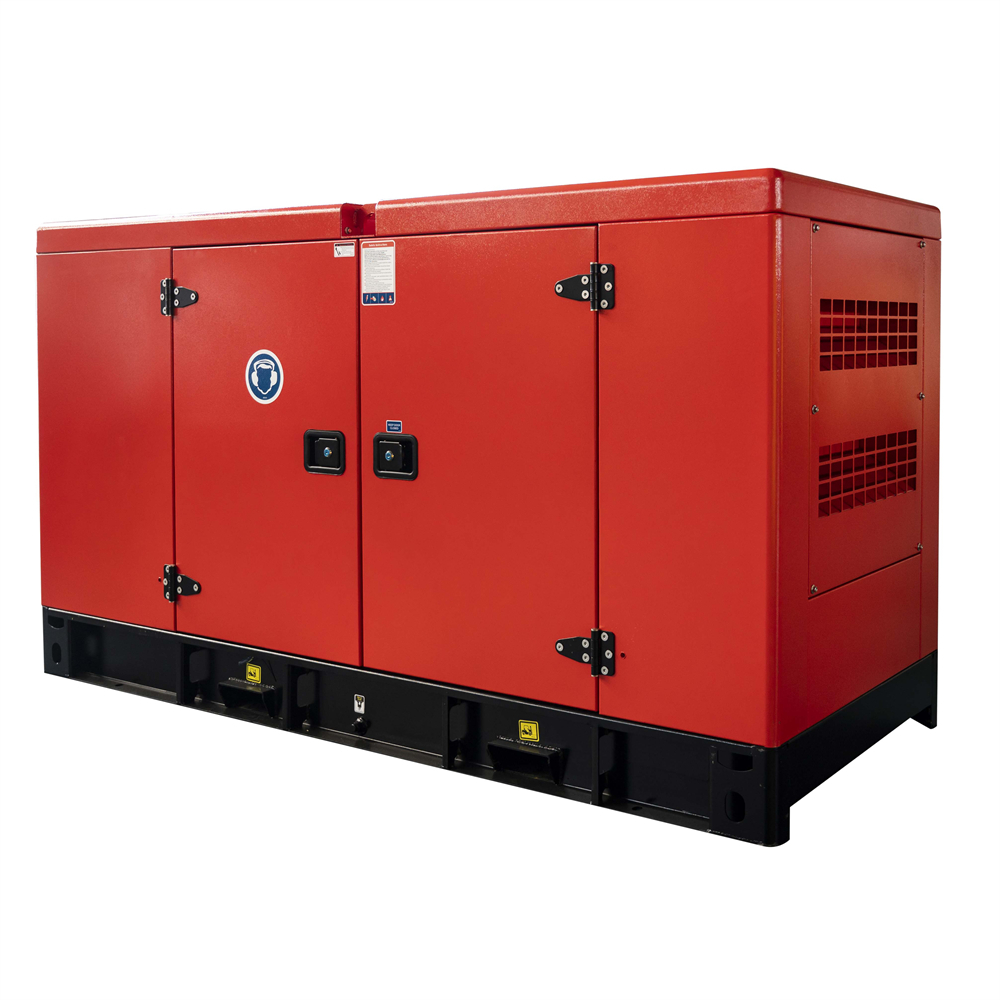

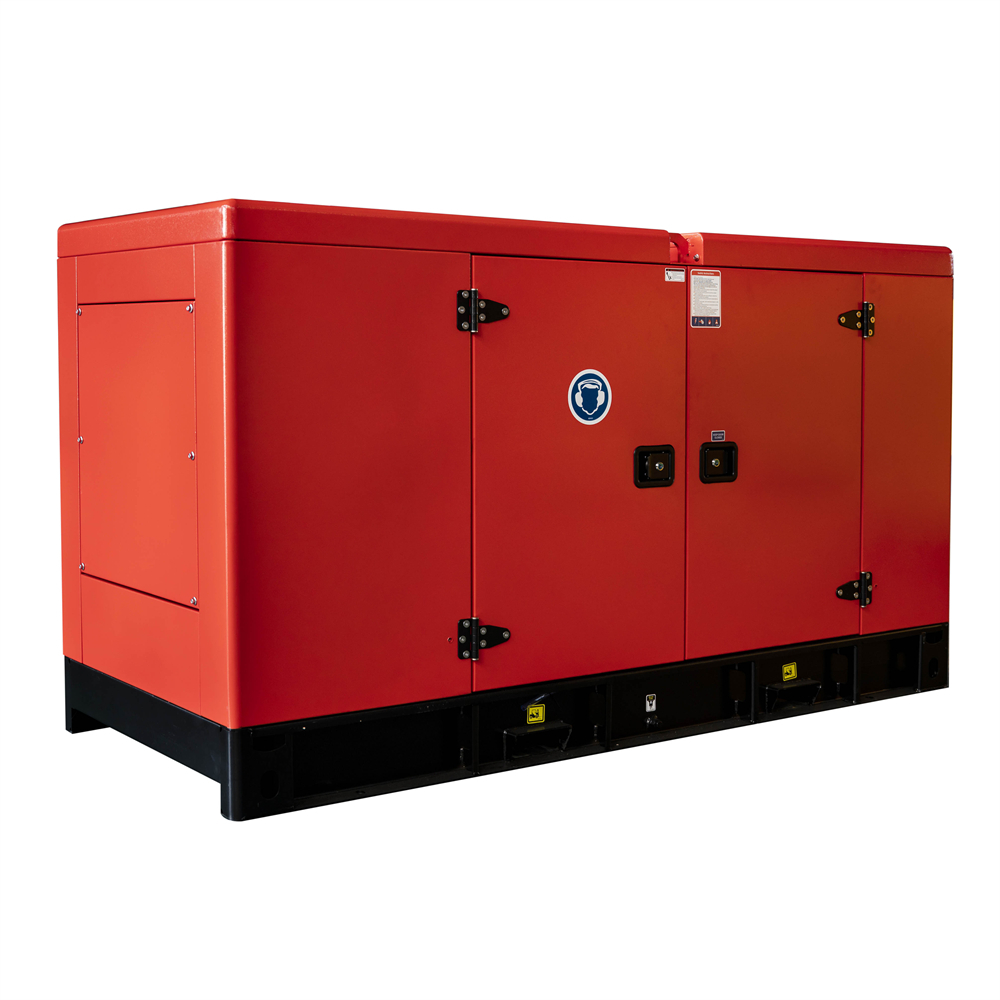

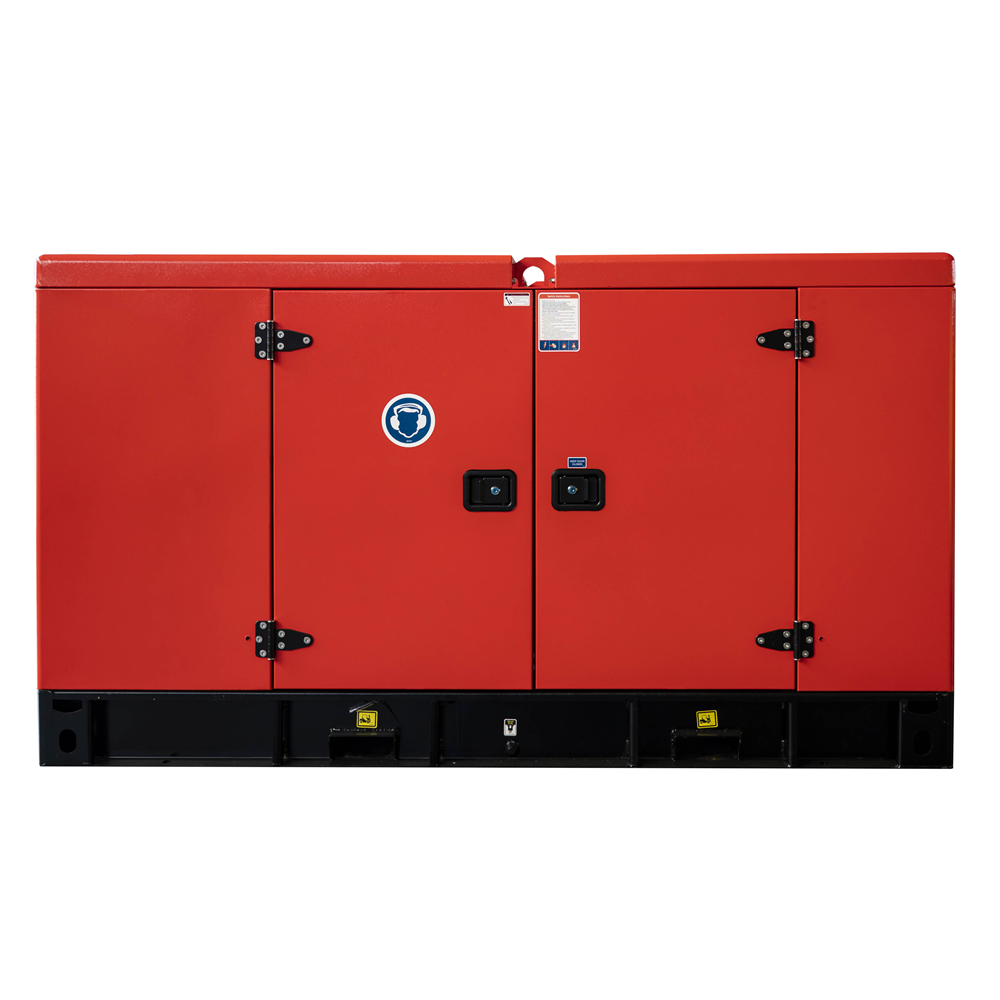

مولد الديزل BOBIG 4TNV88-GGE هو مجموعة مولدات ديزل عالية الأداء وشديدة التحمل مصممة لتوفير طاقة رئيسية واحتياطية موثوقة. تم تصميم هذه الوحدة التي تبلغ 12 كيلو واط بمحرك BOBIG الشهير، وهي مغلفة في مظلة عازلة للصوت قوية، مما يجعلها حلاً مثاليًا للتطبيقات التي تتطلب تشغيلًا منخفض الضوضاء دون المساومة على الطاقة والمتانة. إنه مصدر الطاقة المثالي للبناء والصناعة والتجارية والاستخدام الاحتياطي في حالات الطوارئ.
| تخصيص | الطاقة الرئيسية | الطاقة الاحتياطية |
|---|---|---|
| الطاقة المقدرة (kVA) | 15 | 17 |
| تصنيف الطاقة (kW) | 12 | 13 |
| التردد (هرتز) | 50 | |
| موديل المحرك | 4TNV88-GGE | |
| سرعة المحرك (دورة في الدقيقة) | 1500 | |
| المرحلة | 3 | |
| معامل القدرة (PF) | 0.8 | |
| نظام التحكم | رقمي | |
| الجهد المقنن (V) | 400/230 (حسب متطلبات العميل) | |
| سعة خزان الوقود وقت التشغيل | ≥ 8 ساعات @ 75% حمل | |
PRP (الطاقة الرئيسية):متوفر لعدد غير محدود من الساعات السنوية في تطبيق الحمل المتغير، وفقًا لـ GB/T2820-97. تتوفر قدرة زيادة التحميل بنسبة 10% لمدة ساعة واحدة خلال عملية مدتها 12 ساعة.
ESP (الطاقة الاحتياطية):تنطبق على توفير طاقة الطوارئ لمدة انقطاع التيار الكهربائي. لا تتوفر أي قدرة على زيادة التحميل أو التوازي مع المرافق أو التشغيل في حالة انقطاع التيار الكهربائي في هذا التصنيف.
| نموذج | BYN17 (نوع مفتوح) | BYN17S (نوع صامت) |
|---|---|---|
| الطول (L) مم | 1400 | 1900 |
| العرض (W) مم | 610 | 850 |
| الارتفاع (H) مم | 1130 | 1050 |
| سعة الخزان (لتر) | 28 | 28 |
| موديل المحرك والشركة المصنعة | 4TNV88-GGE (YANMAR) |
| نوع المحرك | 4 دورات، مضمنة، ديزل مبرد بالمياه |
| عدد الأسطوانات - التجويف × الشوط (مم) | 4 - φ88×90 |
| نظام الاحتراق | حقن مباشر |
| نسبة الضغط | 19.1 |
| الإزاحة (لتر) | 2.19 |
| الناتج المقنن كيلو واط (PS)/دقيقة⁻¹ | 17.7(24.1)/1500 - 21.6(29.4)/1800 |
| التصنيف المستمر كيلو واط (PS)/دقيقة⁻¹ | 16.4(22.3)/1500 - 19.6(26.6)/1800 |
| استهلاك الوقود المحدد جم/كيلو واط-ساعة (جم/حصان-ساعة) | 245(180) (عند الإخراج المقنن) |
| حالة البيئة | 25 درجة مئوية، 750 ملم زئبق، 30% |
| سرعة المحرك عند عدم التحميل القصوى/الدنيا (دقيقة⁻¹) | 1925(+25/-25) / 1200(+25/-25) |
| نوع الحاكم | حاكم سرعة الطرد المركزي |
| ترتيب الإطلاق | 1-3-4-2-1 (الترتيب من F.W.) |
| اتجاه الدوران | عكس اتجاه عقارب الساعة (كما يظهر من F.W.) |
| وزن المحرك الجاف (كجم) | حوالي 170 |
| ماركة المولد | BOBIG |
| الشركة المصنعة للمولد | FUJIAN BOBIG ELECTRIC MACHINERY CO.,LTD |
| موديل المولد | BW-164D |
| الطاقة المقدرة للمولد | 12 كيلو واط/15 كيلو فولت أمبير |
| الجهد المقنن (V) | 230 فولت/400 فولت |
| التردد المقنن | 50 هرتز |
| نوع التوصيل | 3 مراحل و 4 أسلاك |
| عدد المحامل | 1 |
| درجة الحماية | IP23 |
| الارتفاع | ≤1000 م |
| نوع المثير | بدون فرش، ذاتي الإثارة، تنظيم الجهد التلقائي AVR، نحاس 100% |
| فئة العزل | الفئة H |
| عامل تأثير الهاتف (TIF) | ≤50 |
| THF | ≤2% |
| تنظيم الجهد، الحالة الثابتة | ≤±1% |
| الجهد العابر | ≤-15%~+20% |

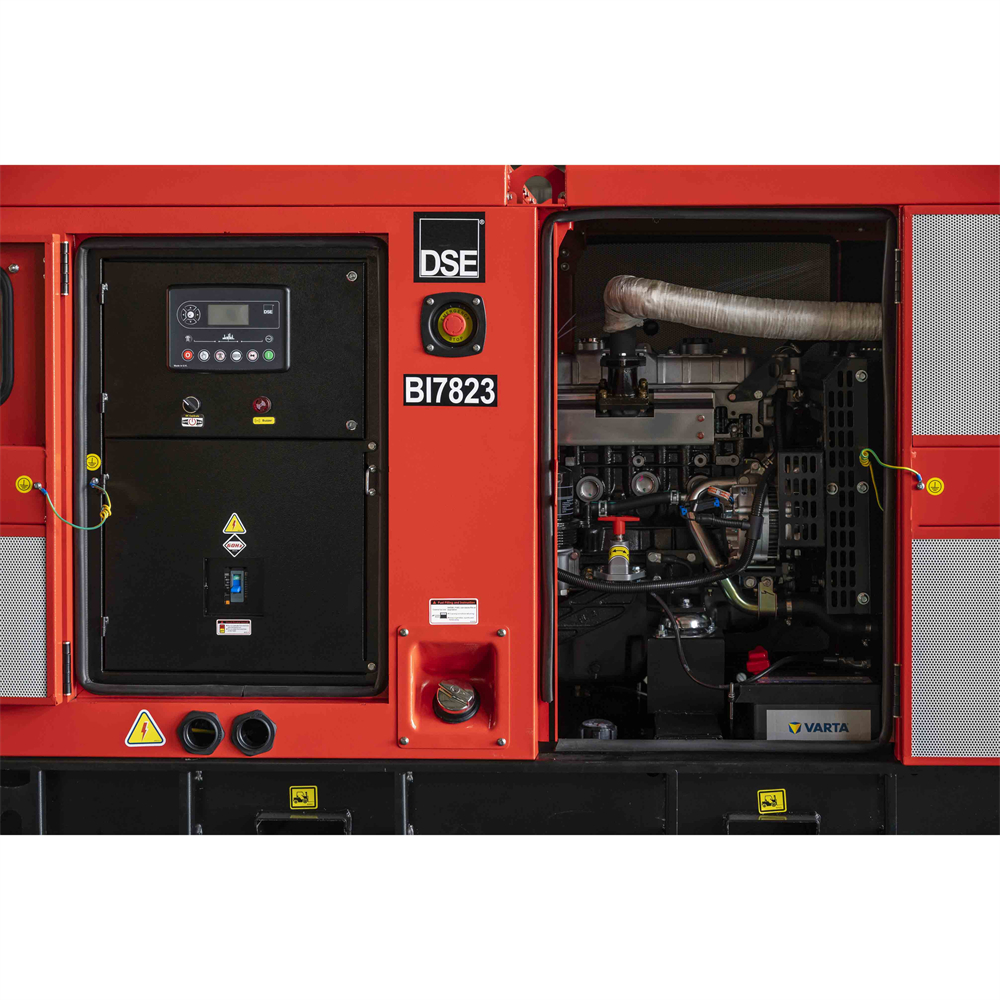

وحدة التحكم في بدء التشغيل التلقائي وفشل التيار الكهربائي التلقائي (استشعار تردد المولد والسرعة)
